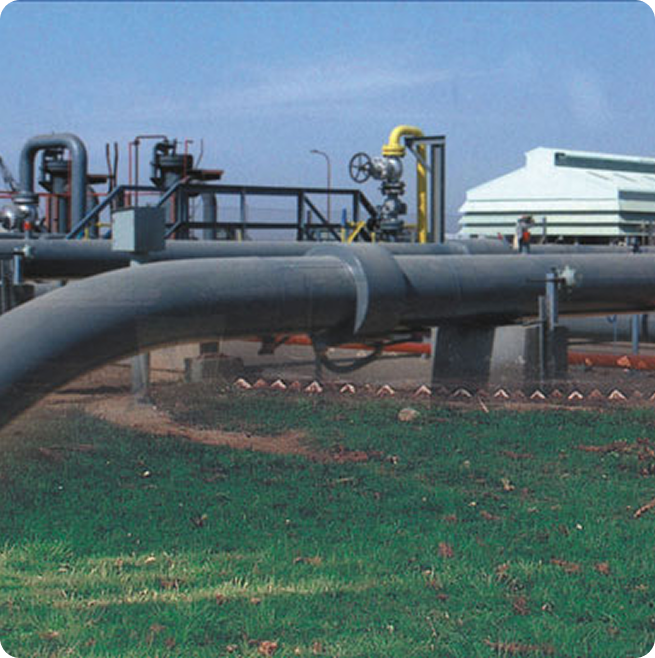

Industrial LPG Pipeline

India’s first company to own and operate pipelines for LPG Transmission

GAIL is the first company in India to own and operate pipelines for LPG transmission. It has 2040 km LPG pipeline network 1,427 km of which connects the western and northern parts of India and 610 km of networks is in the southern part of the country connecting Eastern Coast. GAIL has dedicated LPG pipelines from GPU, Gandhar (1 Km length) and GPU Vijaipur to OMC Bottling plants (2 Km length). The LPG transmission system has a capacity to transport 4.58 MMTPA of LPG.

GAIL is augmenting Jamnagar-Loni Pipeline capacity from 3.25 MMTPA to 6.5 MMTPA. GAIL is also executing Uran-Usar Propane pipeline and Vijaipur-Pata C2/C3 pipeline.

LPG Pipeline PNGRB Network wise Length:
S.No LPG Pipeline Network Length (KM)*
1 JAMNAGAR - LONI LPG PIPELINE 1427
2 VIZAG - SECUNDERABAD LPG PIPELINE 610
3 GPU VIJAIPUR - IOCL BP LPG PIPELINE 2
4 GPU GANDHAR - IOCL BP LPG P/L 1
Total Length 2040

*As on 31st December 2025

Industrial LPG Pipeline

एलपीजी और एलएचसी संचरण

गेल भारत की पहली कंपनी है जिसने एलपीजी ट्रांसमिशन के लिए पाइपलाइनों का स्वामित्व और संचालन किया है। इसमें 2040 कि.मी. एलपीजी पाइपलाइन नेटवर्क है, जिसमें से 1,427 कि.मी. भारत के पश्चिमी और उत्तरी हिस्सों को जोड़ता है और 610 किमी नेटवर्क देश के दक्षिणी भाग में पूर्वी तट को जोड़ता है। गेल ने जीपीयू, गंधार (1 कि.मी. लंबाई) और जीपीयू विजयपुर से ओएमसी बॉटलिंग संयंत्रों (2 कि.मी. लंबाई) के लिए एलपीजी पाइपलाइनों को समर्पित किया है। एलपीजी ट्रांसमिशन प्रणाली में 4.58 एमएमटीपीए एलपीजी के परिवहन की क्षमता है।

गेल जामनगर-लोनी पाइपलाइन क्षमता को 3.25 एमएमटीपीए से बढ़ाकर 6.5 एमएमटीपीए कर रहा है। गेल उरण-उसर प्रोपेन पाइपलाइन और विजयपुर-पाता सी2/सी3 पाइपलाइन का भी निष्पादन कर रहा है ।

एलपीजी पाइपलाइन की पीएनजीआरबी नेटवर्क वार लंबाई:
क्रम.सं. एलपीजी पाइपलाइन नेटवर्क लंबाई (कि.मी.)*
1 जामनगर-लोनी एलपीजी पाइपलाइन 1427
2 विजाग-सिकंदराबाद एलपीजी पाइपलाइन 610
3 जीपीयू विजयपुर-आईओसीएल बीपी एलपीजी पाइपलाइन 2
4 जीपीयू गांधार - आईओसीएल बीपी एलपीजी पी/एल 1
कुल लंबाई 2040

*दिनांक 31 दिसंबर 2025 की स्थिति के अनुसार

LPG Trunk Pipelines of GAIL

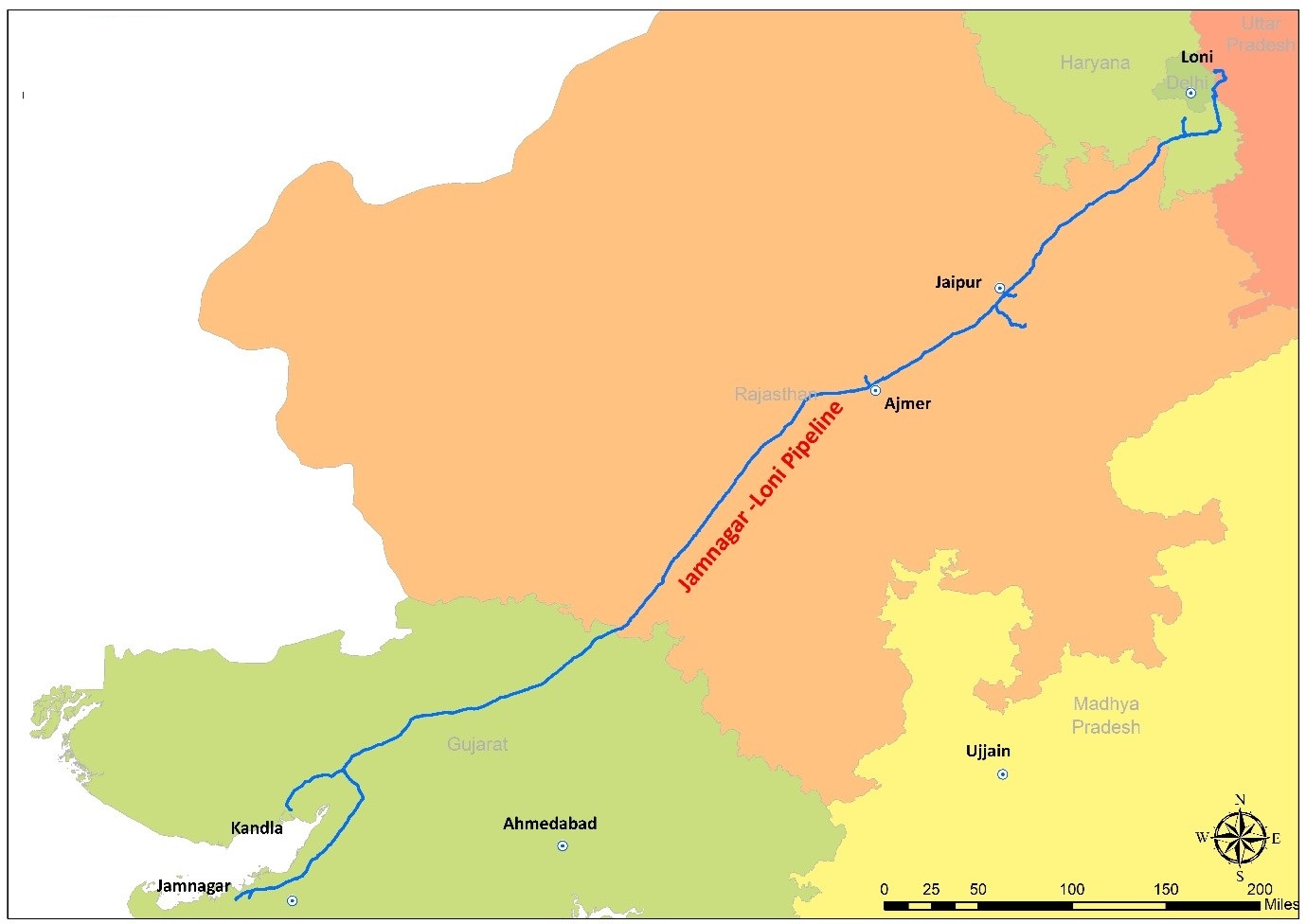

Jamnagar - Loni LPG Pipeline
Start Point RIL Jamnagar, EOL Vadinar and Import terminal at IOCL Kandla
End Point Loni near Ghaziabad, UP
En-route TOPs' Ajmer & Jaipur in Rajasthan, Piyala & Gurgaon in Haryana, M' Khadar in Delhi & Loni in Ghaziabad (U.P)
Length of P/L 1427 KM including spur pipelines
Throughput Capacity 3.25 MMTPA
Jamnagar Loni Map

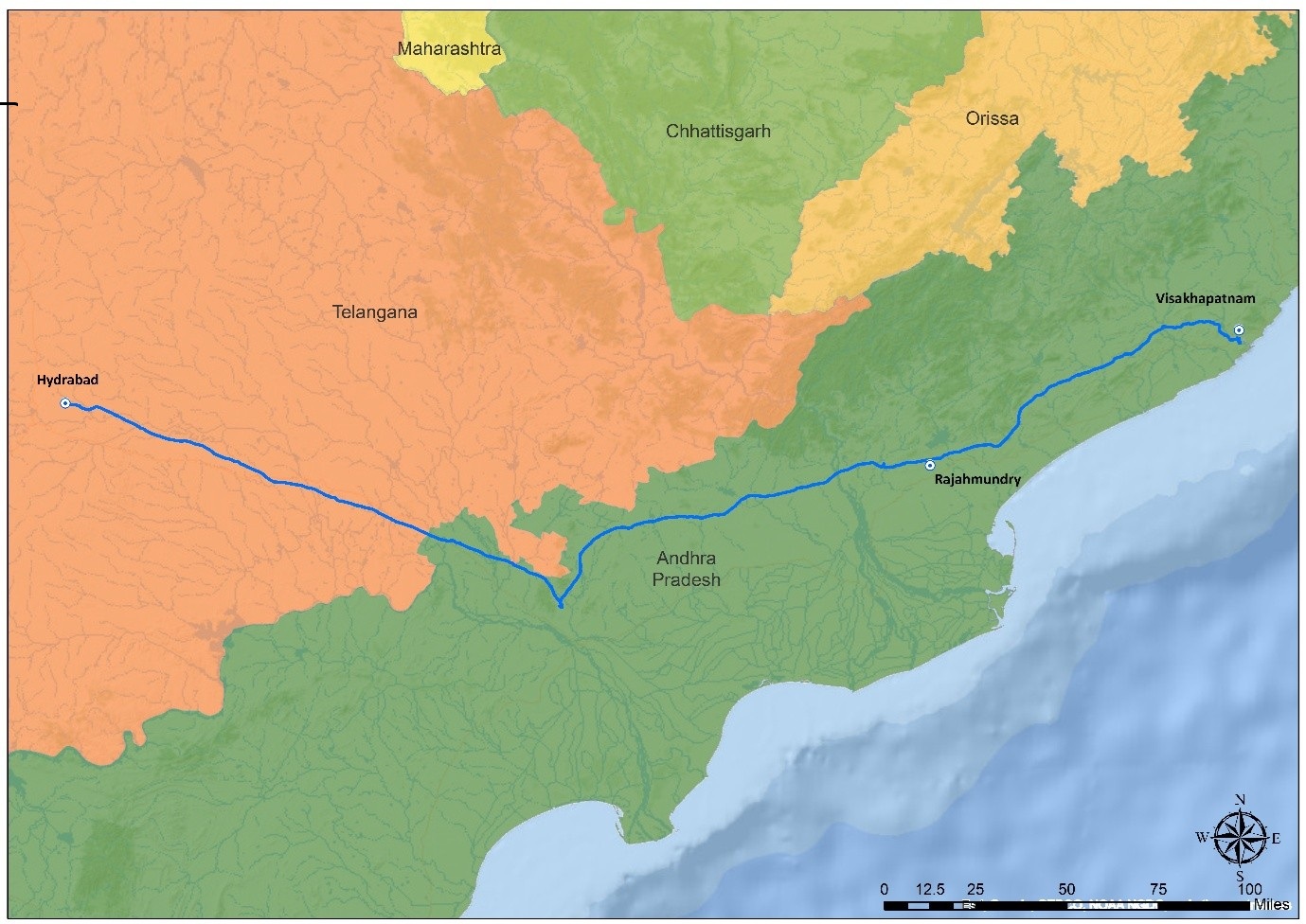

Vizag - Secunderabad LPG Pipeline
Start Point Vizag-HPC Refinery/EIPL Import facility/Cavern storage facilities
End Point Secunderabad, Near Hyderabad
En-route TOPs' Rajahmundry & Vijayawada and Cherlapally (Secunderabad)
Length of P/L 610 KM
Throughput Capacity 1.33 MMTPA
Vizag Secunderabad Map

गेल की एलपीजी ट्रंक पाइपलाइन

जामनगर लोनी एलपीजी पाइपलाइन
प्रारंभ बिंदु आरआईएल जामनगर, ईओएल वाडिनार और आईओसीएल कांडला में आयात टर्मिनल
अंत बिंदु गाजियाबाद, उ.प्र. के पास लोनी
एन-रूट टॉप्स' राजस्थान में अजमेर और जयपुर, हरियाणा में पियाला और गुड़गांव, दिल्ली में एम खादर और गाजियाबाद (उ.प्र.) में लोनी
पी/एल की लंबाई स्पर पाइपलाइनों सहित 1427 कि.मी.
थ्रूपुट क्षमता 3.25 एमएमटीपीए
Jamnagar Loni Map
विजाग-सिकंदराबाद पाइपलाइन
प्रारंभ बिंदु विजाग-एचपीसी रिफाइनरी/ईआईपीएल आयात सुविधा/कैवर्न भंडारण सुविधाएं
अंत बिंदु सिकंदराबाद, हैदराबाद के पास
एन-रूट टॉप्स' राजमंड्री और विजयवाड़ा और चेर्लापल्ली (सिकंदराबाद)
पी/एल की लंबाई 610 कि.मी.
थ्रू पुट क्षमता 1.33 एमएमटीपीए
Vizag Secunderabad Map

LPG Applications

Domestic
Domestic

For use in household

Commercial
Commercial

For use in hotels, bakeries, canteens, etc

Auto
Auto

For use as fuel in automobiles

Industrial
Industrial

For use in production process

एलपीजी अनुप्रयोग (आईसीओएन के माध्यम से प्रस्‍तुति)

Domestic
घरेलू

घर में उपयोग के लिए

Commercial
व्यावसायिक

होटल, बेकरी, कैंटीन आदि में उपयोग के लिए।

Auto
ऑटो

ऑटोमोबाइल में ईंधन के रूप में उपयोग के लिए

Industrial
औद्योगिक

उत्पादन प्रक्रिया में उपयोग के लिए

GAIL LPG Characteristics

  • Processed from Natural Gas
  • Has a high vapour pressure vis-a-vis Refinery LPG
  • Vaporises at atmospheric temperature and pressure
  • Clean fuel with almost 'NIL' unsaturated compounds
  • Has a higher calorific value than Refinery's LPG and hence gives more value for money
  • Its homogeneous composition results in more efficient combustion
  • The air fuel ratio need not be changed with every batch
  • No Impurities like sulphur, carbon dioxide, traces of oxides of nitrogen. Hence having least corrosion compounds
  • Has 'NIL' moisture content

Physical Properties

Sr. No. Property Data
1 Chemical Formula Mix of mainly C4H10& C3H8
2 Boiling Point (-) 20 0C to (-) 27 0C
3 Explosive Limit 1.5 - 9.0%
4 Vapour Density(Air=1) 1.8
5 Specific Gravity(Liquid) 0.53 - 0.54
6 Appearance Colourless
7 Odour Odourless**
8 Physical State Compressed Liquid
9 Vapour Pressure at 40 0C 1050 KPa(Max)
10 Calorific value ( gross) in Kcal/kg 11900-11950

LPG is odourless but Ethyl Mercaptan is added as odorant as per IS 4576 standard.

Chemical Properties

Sr. No. Chemical Composition Unit Specification (As per IS 4576)
1 Composition, liquid mol percentage
C2 Hydrocarbons
C3 Hydrocarbons
C4 Hydrocarbons
C5 Hydrocarbons
Unsaturated Hydrocarbons
OR
Volatility : evaporation  temperature in deg. C, for 95 percent by volume at 760 mm Hg pressure, Max		 Vol. %
Report ( 0.2 to 1 % max)
Report ( 35 % to 65% )
Report (35% to 50%)
2.5 Max
Report

2.0

2 Hydrogen Sulphide (H2S) ppm < 5 ppm ( Pass)
3 Total Sulphur after odorizing ppm 150 max
4 Moisture   Free water content - none
5 Copper strip corrosion   Not worse than No. 1

LPG Transmission Capacity

गेल एलपीजी की विशेषताएं

  • प्राकृतिक गैस से तैयार की जाती है।
  • रिफाइनरी एलपीजी की तुलना में इसका वाष्प दबाव अधिक होता है।
  • सामान्य वायुमंडलीय तापमान और दबाव पर ही यह वाष्प बन जाती है।
  • यह एक स्वच्छ ईंधन है जिसमें लगभग 'शून्य' असंतृप्त यौगिक होते हैं।
  • रिफाइनरी की एलपीजी की तुलना में इसका कैलोरी मान अधिक होता है, इसलिए यह पैसे का अधिक मूल्य देती है।
  • इसकी एकसमान संरचना के कारण इसका दहन अधिक कुशलता से होता है।
  • हर बैच के साथ हवा-ईंधन अनुपात को बदलने की आवश्यकता नहीं होती।
  • इसमें सल्फर, कार्बन डाइऑक्साइड या नाइट्रोजन के ऑक्साइड के अंश जैसी कोई अशुद्धियां नहीं होतीं। इसलिए इसमें जंग लगाने वाले यौगिक सबसे कम होते हैं।
  • इसमें नमी की मात्रा 'शून्य' होती है।

एलपीजी के भौतिक गुण

क्र.सं. गुण डेटा
1 रासायनिक सूत्र मुख्‍यत: C4H10 एवं C3H8 का मिश्रण
2 बॉयलिंग पॉइन्ट (-) 20 0 से. से (-) 27 0 से.
3 विस्फोटक सीमा 1.5 - 9.0%
4 वाष्प घनत्व (वायु=1) 1.8
5 विशिष्ट गुरुत्व (द्रव) 0.53 - 0.54
6 स्‍वरूप रंगहीन
7 गंध गंधरहित**
8 भौतिक अवस्‍था संपीड़ित तरल
9 40 0से. पर वाष्‍प दबाव 1050 केपीए (अधिकतम)
10 कैलोरी मान (सकल) किलो कैलोरी/किग्रा में 11900-11950

एलपीजी गंधहीन है लेकिन एथिल मर्कैप्टन को आईएस 4576 मानक के अनुसार गंधक के रूप में जोड़ा जाता है।

एलपीजी के रासायनिक गुण

क्रम.सं. रासायनिक संरचना यूनिट विशिष्टता (आईएस 4576 के अनुसार)
1 संघटन, मोल प्रतिशत (द्रव)
सी2 हाइड्रोकार्बन
सी3 हाइड्रोकार्बन
सी4 हाइड्रोकार्बन
सी5 हाइड्रोकार्बन
असंतृप्त हाइड्रोकार्बन
या
अस्थिरता: डिग्री सेल्सियस में वाष्पीकरण तापमान, 760 मिमी एचजी दबाव पर मात्रा से 95 प्रतिशत के लिए, अधिकतम		 वॉल्यूम %
रिपोर्ट (अधिकतम 0.2 से 1%)
रिपोर्ट (35% से 65%)
रिपोर्ट (35% से 50%)
अधिकतम 2.5
रिपोर्ट

2.0

2 हाइड्रोजन सल्फाइड (एच2एस) पीपीएम < 5 पीपीएम (पास)
3 गंध के बाद कुल सल्फर पीपीएम 150 अधिकतम
4 आर्द्रता   मुक्त जल की मात्रा – शून्य
5 कॉपर स्ट्रिप संक्षारण   नंबर 1 से खराब नहीं

एलपीजी पाइपलाइन क्षमता
